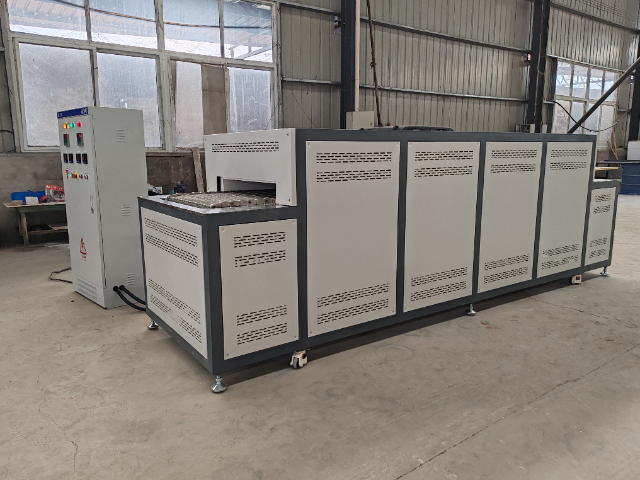

對于需要多段溫度處理的復(fù)雜工藝，如某些合金材料的固溶處理與時效處理組合，網(wǎng)帶爐的分段式爐體設(shè)計能實現(xiàn)連續(xù)化處理，大幅提升生產(chǎn)效率。設(shè)備將爐體分為 2-4 個單獨溫控段，每個爐段可設(shè)置不同溫度（溫差范圍可達(dá) 500℃以上），工件依次通過各爐段完成不同的熱處理工序。例如處理鋁合金時，先在 500-550℃的固溶段加熱，使合金元素充分溶解；再進(jìn)入 120-180℃的時效段保溫，促使強化相析出。整個過程無需中間轉(zhuǎn)運，避免工件溫度波動影響處理效果，且生產(chǎn)周期比傳統(tǒng)間歇式處理縮短 40%。多段處理還能減少工件氧化機會，提高產(chǎn)品表面質(zhì)量，特別適合航空航天領(lǐng)域的高性能合金材料處理。網(wǎng)帶爐可處理多種材料，碳鋼、...

網(wǎng)帶爐在金屬線材連續(xù)退火處理中表現(xiàn)較好，能處理成卷線材（直徑 0.5-10mm，卷重 50-500kg）并保證均勻的性能指標(biāo)。線材通過放線架展開，經(jīng)導(dǎo)向輪均勻分布在網(wǎng)帶上（排列間距≥5mm），避免相互接觸影響加熱。爐內(nèi)采用分區(qū)加熱，前段（300-500℃）去除線材表面油脂，中段（600-900℃）完成退火，后段（300-100℃）緩慢冷卻。處理速度可根據(jù)線材直徑調(diào)節(jié)（5-30 米 / 分鐘），確保足夠的保溫時間。退火后的線材屈服強度降低 40-60%，伸長率提升至 30% 以上，彎曲試驗可通過 180° 反復(fù)彎曲 5 次以上。這種連續(xù)處理方式使線材退火效率比傳統(tǒng)井式爐提高 5 倍，且性能均勻性...

連續(xù)式網(wǎng)帶爐的生產(chǎn)流程具有高度自動化特點，能實現(xiàn)從工件上料到成品下線的全流程無人化操作。設(shè)備入口處可銜接自動上料機構(gòu)，通過機械臂或傳送帶將工件有序擺放在網(wǎng)帶上，擺放間距由傳感器自動控制，確保受熱均勻。網(wǎng)帶由伺服電機驅(qū)動，運行速度與爐內(nèi)各區(qū)域工藝參數(shù)聯(lián)動，實現(xiàn)同步調(diào)節(jié)。爐體出口處配備自動下料裝置，可將處理完成的工件轉(zhuǎn)運至冷卻架或后續(xù)加工線。整個過程中，設(shè)備通過分布在爐內(nèi)的 20 多個溫度傳感器、3 個速度傳感器實時監(jiān)測運行狀態(tài)，當(dāng)出現(xiàn)溫度超標(biāo)、網(wǎng)帶跑偏等異常情況時，系統(tǒng)會立即發(fā)出聲光報警，并自動采取降速、斷電等保護(hù)措施。這種自動化程度不只減少了人工干預(yù)帶來的誤差，還使生產(chǎn)效率提升 40% 以上，...

網(wǎng)帶爐在五金工具行業(yè)的應(yīng)用十分多樣，能有效提升各類工具的使用性能。對于扳手、螺絲刀、鉗子等手動工具，網(wǎng)帶爐的淬火處理可使工具頭部表面硬度達(dá)到 HRC50-55，刃口部位甚至可達(dá) HRC58 以上，明顯提高其耐磨性和抗沖擊性，使用壽命延長 2-3 倍。設(shè)備能適應(yīng)不同規(guī)格工具的處理需求，通過調(diào)整網(wǎng)帶速度（0.5-3 米 / 分鐘）和各加熱段溫度（600-900℃），實現(xiàn)從小型螺絲刀到大型扳手的批量化定制生產(chǎn)。例如處理 10mm 規(guī)格的螺絲刀，可設(shè)置網(wǎng)帶速度 1.5 米 / 分鐘，加熱溫度 860℃，保溫時間 15 分鐘；而處理 300mm 的扳手則需將速度降至 0.8 米 / 分鐘，保溫時間延長至...

網(wǎng)帶爐的密封性能是保證熱處理質(zhì)量的關(guān)鍵因素，直接影響爐內(nèi)氣氛穩(wěn)定性和工藝一致性。爐體各段連接處采用雙重密封結(jié)構(gòu)，內(nèi)側(cè)為耐高溫石墨密封圈，外側(cè)為硅橡膠密封墊，通過螺栓均勻壓緊，確保接口處漏氣率低于 0.5%/ 小時。爐門與爐體的接觸面上鑲嵌有耐高溫磁條，關(guān)門時能形成緊密貼合，減少溫度波動。對于需要可控氣氛的處理工藝，如氮基保護(hù)氣氛退火，良好的密封性可使?fàn)t內(nèi)氧氣含量控制在 50ppm 以下，不只降低氮氣消耗（比普通設(shè)備節(jié)省 30%），還能避免工件表面氧化變色，獲得光亮的處理效果。在滲碳等需要精確控制碳勢的工藝中，優(yōu)異的密封性可減少爐內(nèi)氣氛與外界的交換，使碳勢控制精度保持在 ±0.02%，保證滲碳層...

針對含有復(fù)雜型腔的工件（如液壓閥塊、發(fā)動機缸體等），網(wǎng)帶爐的均勻加熱特性可確保型腔內(nèi)部與外部同步達(dá)到處理溫度，有效避免因受熱不均導(dǎo)致的變形開裂。這類工件結(jié)構(gòu)復(fù)雜，壁厚差異大，傳統(tǒng)加熱方式易出現(xiàn)局部過熱或加熱不足。網(wǎng)帶爐通過優(yōu)化爐內(nèi)氣流循環(huán)，在型腔內(nèi)部形成對流換熱，使工件各部位溫差控制在 ±8℃以內(nèi)。加熱過程采用階梯升溫模式，每階段升溫 50-100℃，保溫 10-20 分鐘，讓熱量充分傳導(dǎo)至型腔深處。處理后的工件形變量控制在 0.03mm/m 以內(nèi)，滿足精密裝配要求。這種復(fù)雜工件處理能力，使網(wǎng)帶爐在工程機械、汽車發(fā)動機等領(lǐng)域得到多樣應(yīng)用，解決了傳統(tǒng)熱處理工藝的技術(shù)瓶頸。網(wǎng)帶爐爐口擋簾減少熱量流...
