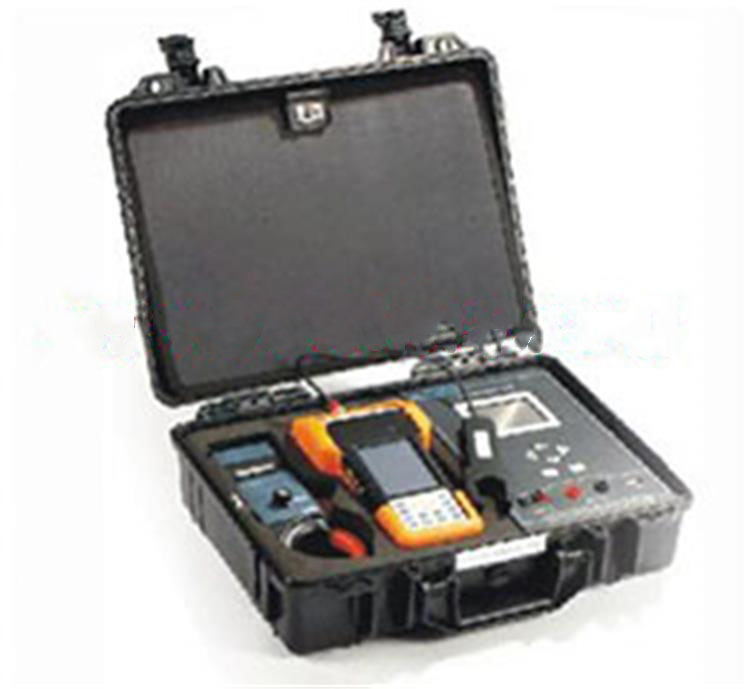

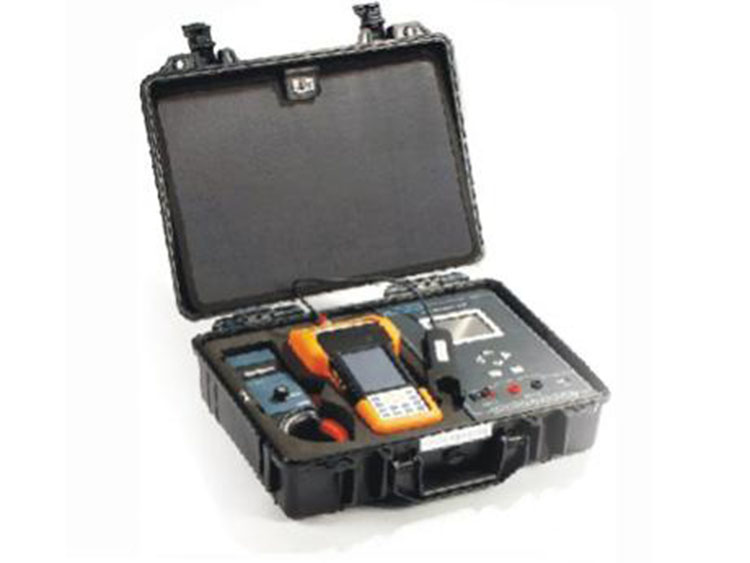

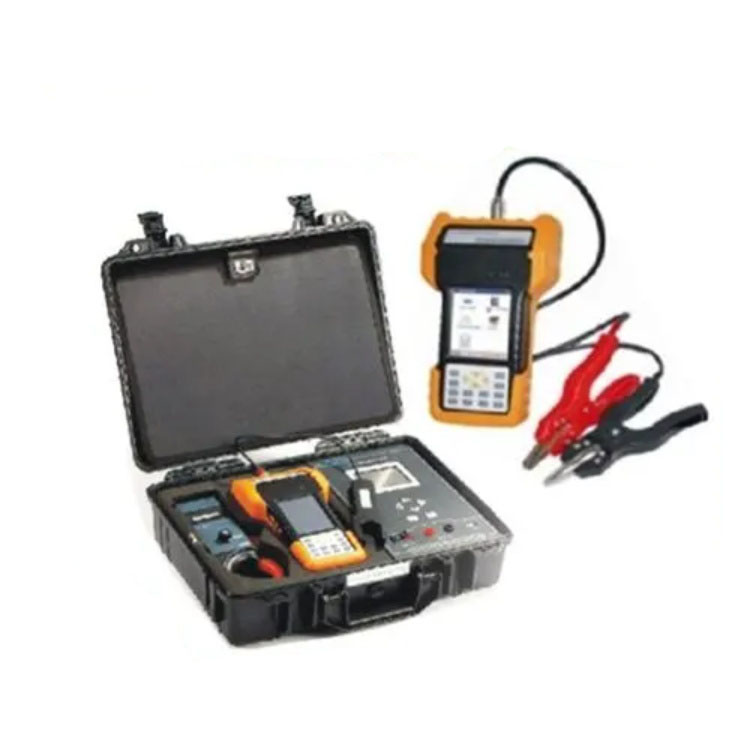

接地混線故障查找儀設計特點：
1、適用于解決1MΩ以上的接地、混線故障；
2、采用數字信號處理技術，可以檢測線路的接地電阻和分布電容；
3、可以指示接地信號電流方向，快速查找接地短路故障點；
4、同時檢測線路泄露電流的大小和相位，根據接地故障點前后泄露電流的大小及相位驟變，定位故障點快速準確；
5、的濾波芯片，可濾除測試信號以外的其他頻率的*信號，適用于強*的現場；
6、使用方便，可在設備不停電，不甩線，不解線把的情況下實現各項功能；
7、定位信號頻率低，低僅為0.5Hz，消除容性接地的假象。
接地混線故障查找儀產品功能：
1、 接地查找：解決1MΩ以下高阻接地、混線故障，具有泄漏電流方向指示功能，可以在設備不停電、不甩線、不解線把的情況下，快速查找定位故障點。
主機輸出電壓、輸出電流、信號頻率可現場設置：適用于不同電壓等級、分布電容大小不同的各類交直流線路。
主機輸出電流可自動控制，不會造成線路上繼電器誤動作。
2、 紋波分析：具有頻譜分析功能，可以分析線路中工作電流信號或*信號的頻譜，測試時可以避開*信號的頻率，以提高接地查找的準確性，防止*信號對接地查找的影響。
3、 數字示波器：數字示波器功能用來查看記錄檢測信號的波形。
4、 數據管理：在本儀表上可直接查詢以前存儲的絕緣測試數據，并可以選擇查詢條件實現快速查詢。
技術參數
輸出電壓：24V~500V
輸出頻率：0.5Hz~325Hz
接地查找靈敏度：≤1.5MΩ
交/直流電路漏電流檢測靈敏度：≥0.5mA
工頻抑制：100dB
輸出電流限制：有
接地電阻測量：有
分布電容測量：有
電流方向指示：有
電流相位測量：有
頻譜分析：有
示波器功能：有
功率消耗：連續工作不小于4小時
供電：電池+外接電源
工作溫度：-10℃~55℃
