礦用風動潛水泵無需人工操作 風動泵工作原理型號解析

　　礦用風動潛水泵，風動泵工作原理，F(xiàn)QW風動潛水泵

　　我們鴻奕做礦用風動潛水泵將以更好的狀態更認真的態度更飽滿的精力，去創造，去拼搏，去努力做出讓客戶滿意的礦用風動潛水泵，風動泵工作原理以下內容將會介紹，請隨時聯系我們。

　　礦用風動潛水泵簡單介紹：

　　現公司葉片式風泵的葉片配置采用了新材料——自潤滑石墨碳纖維材料。葉片尺寸公差一致，自潤滑耐磨，成倍地延長葉片的使用壽命。公司為此進行了長期的實質性考核試驗，現已投入大批量推廣使用，歡迎新老客戶對比試用。

　　為提高風動水泵能效，本公司使風泵能自動有水啟動運行，無水關閉待機，無需人工手動操作，延長了風泵整機的使用壽命，降低了用戶的運行成本，更高的提升了產品的性能比。

　　礦用風動潛水泵產品結構、風動泵工作原理原理及特點：

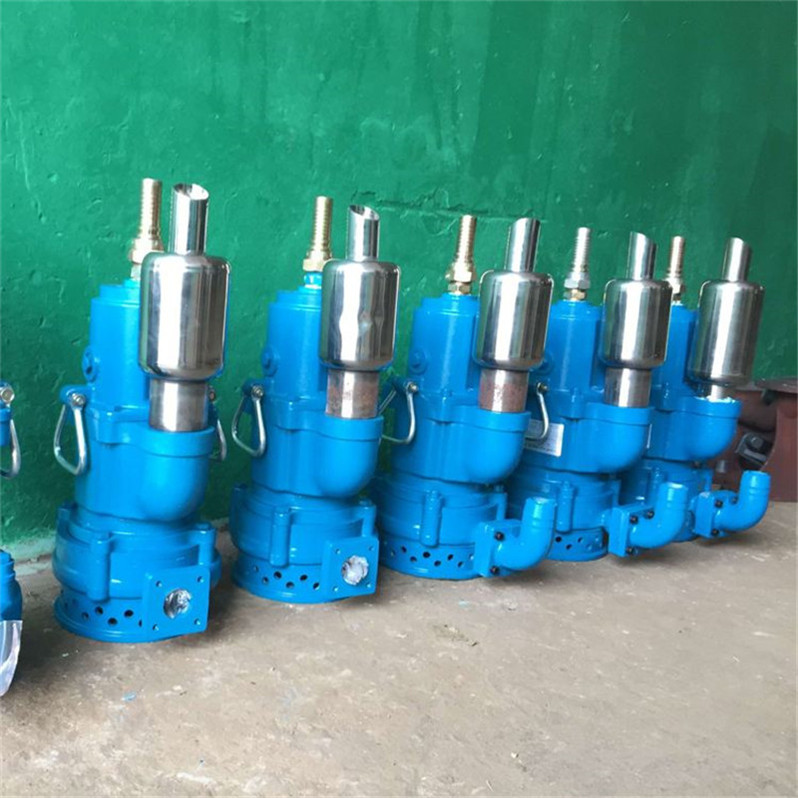

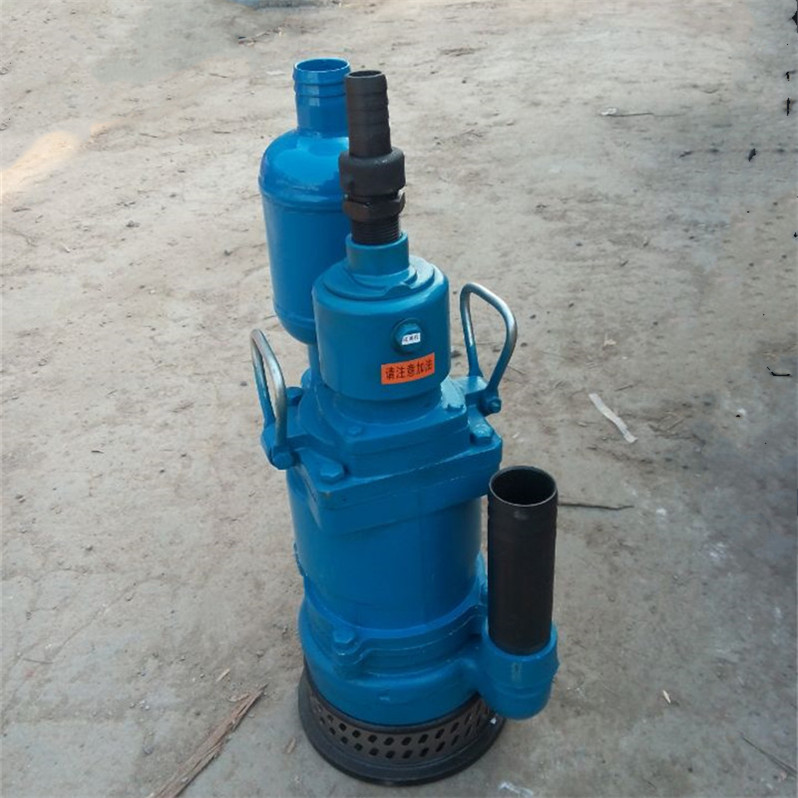

　　FQW系列葉片式注油排沙排污型礦用風動潛水泵

　　——由氣動馬達、水泵、油霧器、管接頭和消聲器五個部分組成。

　　1、 礦用風動潛水泵馬達部分：由轉子、葉片、氣缸、上下氣缸蓋、殼體、軸承、頂蓋、密封圈等組成。保證了氣動馬達轉子動平衡要求。轉子上有四條均布的槽，槽內配有葉片，上下氣缸蓋設計有吹吸氣兩條弧形槽，吹氣槽能使葉片加速推出與氣缸內壁接觸，密封氣腔室。同時大量高壓壓縮空氣從主氣道進入氣缸氣腔室，瞬間達到膨脹作功。驅使轉子高速旋轉帶動同軸水泵葉輪排水，吸氣槽可提前使壓氣均勻排出，不產生負功，啟動更加靈活，提高了軸功率。在殼體下方密封腔，有兩只密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使密封圈內漲，增強密封效果。

　　2、 礦用風動潛水泵水泵部分：由泵體、泵蓋、葉輪、泵座等組成。離心式、旋流式泵體，葉輪均采用優化設計。針對排污水泵的要求葉輪均采用背葉片設計，可抵消風動水泵工作時大部分的軸向推力，加設的金屬墊片能保護易損的骨架密封不受污水、泥沙雜質的侵蝕，而延長使用壽命。流量揚程曲線升高，軸功率曲線下降。

　　3、 油霧器部分：由油霧器外殼、油霧器芯桿、調油閥等組成。油霧器裝在頂蓋上，殼內應注滿潤滑油。調油閥設計在油霧外殼底部，高壓空氣從油霧器芯桿上方小孔壓入儲油室，調油閥的滾珠受壓后滲出霧狀油滴，進入氣缸潤滑節省大量潤滑油。

　　4、 礦用風動潛水泵管接頭部分：由進氣組合接頭和出水接頭兩部分組成。進氣組合接頭安裝在油霧器芯桿進氣口處，出水接頭擰在水泵出口處。

　　5、 消聲器裝在氣動馬達殼體排氣口處。如需放置水下作業，消聲器螺紋處纏上生料帶擰緊接口，排氣管接上相符膠管引出水面。

　　礦用風動潛水泵型號含義/型號命名

　　FQ W □—□ / □ □

　　葉輪型式特征代號：K開式；閉式不注

　　動力???型式代號：W透平渦輪式；葉片式不注

　　額定揚程：m

　　額定流量：m3/h

　　輸送介質代號：W 污水；清水不注

　　葉片式礦用風動潛水泵

　　礦用風動潛水泵型號示例如：

　　FQW20-90/K代表額定流量為20 m3/h,額定揚程為90m，輸送介質為污水，原動機為葉片式氣動馬達，開式葉輪，排沙排污型的礦用風動潛水泵。

　　礦用風動潛水泵在下列環境條件下應能正常工作：

　　1）、周圍空氣中含有瓦斯和煤塵情況下；

　　2）、工作氣壓為0.4~0.7 Mpa；

　　3）、礦用風動潛水泵水的PH值在4~10的范圍內；

　　4）、水中含固體雜質的體積比不超過2%；

　　5）、水的密度不超過1.1x10 3kg/ m3；

　　6）、工作環境溫度 5~40 ℃。

　　通過全體員工的精誠努力，我們做礦用風動潛水泵協同奮進，開拓進取，根據您的要求做出好的礦用風動潛水泵。
